히팅테이블 바닥난방의 개요
• 바닥난방 뿐만 아니라 강당, 로비, 욕실 등 사용목적에 따라 열선시공이 가능 하며 사용면적 및 필요 열량에 따라 길이에 맞게 절단하여 사용이 가능합니다. • 간접발열 방식으로 전자파 발생량이 낮고, 열처리공법으로 수명이 반영구 적인 제품입니다. • 안정적인 발열, 열유지가 탁월하고, 시공 시 간편하게 설치할 수 있어 공기를 단축할 수 있는 장점이 있습니다. 또한 원적외선 방출로 난방뿐만 아니라 습기 제거 및 공팡이균 제거에 유리합니다.
히팅테이블 바닥난방의 목적
• 아파트 및 다세대 주택 건물의 난방이 부족해 보조난방이 필요한 곳 • 관공서 및 사옥 출입이 잦은 곳으로 바닥난방이 필요한 곳 • 학교 및 강당 등 난방은 하고 있으나 추위에 취약한 개별 지역 • 축사 등의 전자파에 민감한 가축을 키우는 지역의 바닥 난방 • 난방비를 아까고 싶은 장소
히팅테이블 바닥난방의 장점
• 최초 발열 후 시간이 지남에 따라 소모열량이 감소되어 에너지 소비량이 감소 됩니다. • 원적외선 발생으로 체온유지 및 공기중 대류열을 발생시켜 온도를 지속적으로 유지합니다. • 열선은 사용목적에 맞게 절단이 간편하며 시공과 관리가 용이합니다. • 카본소재 발열체의 간접발열로 전자파가 발생되지 않습니다. • 주위온도에 따라 발열량이 조절되는 자기제어 시스템으로 난방비 절감에 탁월한 제품입니다.
열량계산 예시
시간대별 온도상승 측정 및 소비열량
시간(minute)
|
1 |
10 |
20 |
30 |
40 |
50 |
60 |
70 |
|---|
온도(℃)
|
5 |
8 |
11 |
15 |
19 |
22 |
25 |
28 |
열량(W)
|
2600 | 2200 | 1760 | 1540 | 1474 | 1433 | 1386 | 1386 |
전류(A)
|
11.8 |
10 |
8 |
7 |
6.7 |
6.5 |
6.3 |
6.3 |
소비열량(W/m)
|
40 |
34 |
27 |
24 |
23 |
22 |
21 |
21 |
측정결과 : 시간이 경과함에 따라 온도가 상승되었으며, 소모전력은 상대적으로 감소되는 것으로 나타났다. ※ 실내온도:5℃ ※ 실내장소 규격(M):3.0m x 6.0m x 2.5m ※ 사용전력:220V / 11.8A . 2600W/40W ※ 측정 조건(케이블길이):65M

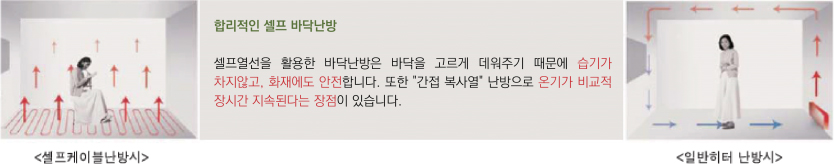

난방메카니즘
난방기술비교
분류
| 직열난방 |
필름난방 |
니크롬선난방 |
Self-Regualting 난방 |
|---|
발열체
|
니크롬선 |
카본 |
니크롬선 |
반도전성 카본 |
전자파
|
다량발생 |
소량발생 |
다량발생 |
소량발생 |
열전달방식
|
복사열 |
복사열 |
복사열 |
복사열 |
자기제어기능
|
불가능 |
PTC기능 |
불가능 |
PTC기능 |
유연성
|
우수(절단불가) |
없음 |
없음 |
우수(절단가능) |
수명(내구성)
|
반영구적 |
단기 |
단기 |
반영구적 |
축열방식
| 있음 |
없음 |
없음 |
있음 |
|---|
하자요인
| 축열로 인한 단선 및 화재 |
하중으로 인한 쇼트 및 스파크/화재 |
습기에 의한 부식 및 누전위험 | 없음 |
|---|

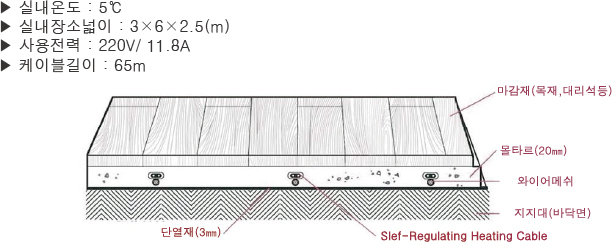

시공 단면도
설치위치에 따른 설계열량
구분
|
설계열량(W/㎡)
|
For Residence |
250~300 |
Church, Institute |
150~250 |
Building Lobby |
250~300 |
Swimming Pool |
250~300 |
Office |
200~300 |

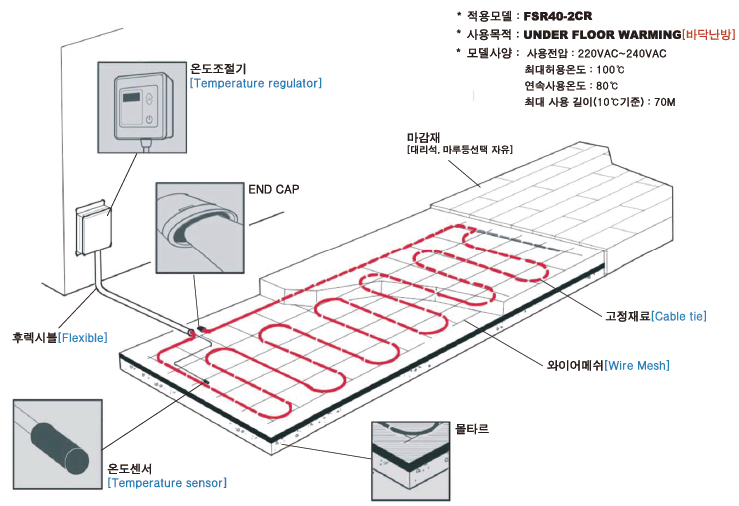

시공 예시

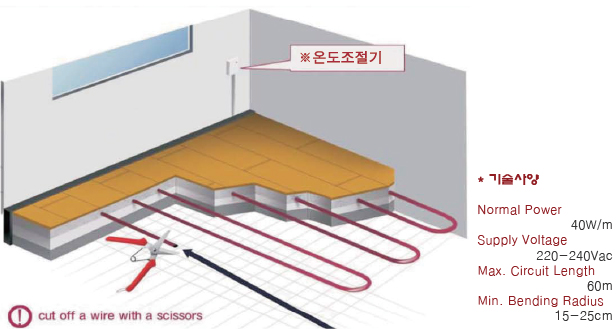

바닥난방

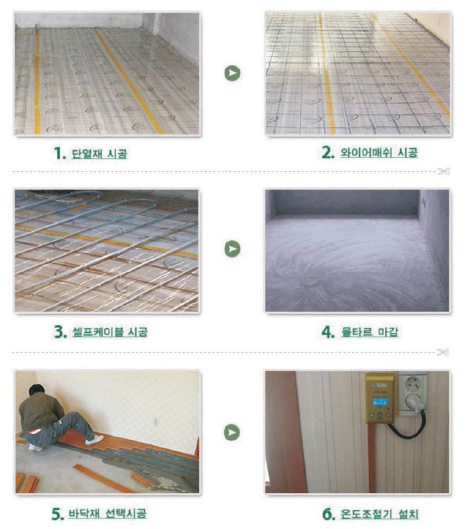

시공과정

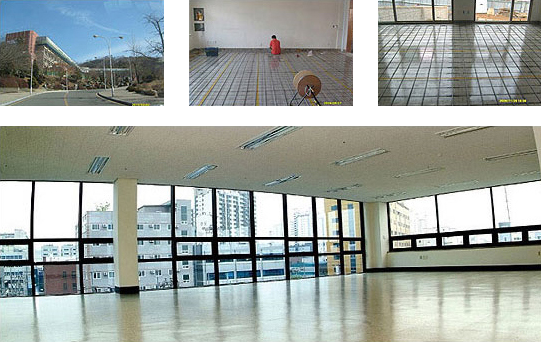

시공 사례
금천구 전문학교 바닥공사
- 면적 : 991.735537㎡ - 방식 : 셀프케이블 난방 - 사례 : 왕례가 빈번한 학교건물의 특성상 대리석 마감을 함으로 마루재에 비해 비교적 하중을 잘 견디도록 하였으며, 자기제어 시스템이 적용되어 난방비 절감측면에서 효율적인 난방이 되었다.
|
